SN65HVD12DR 3.3V 差動收發器
產品型號：SN65HVD12DR
產品品牌：TI

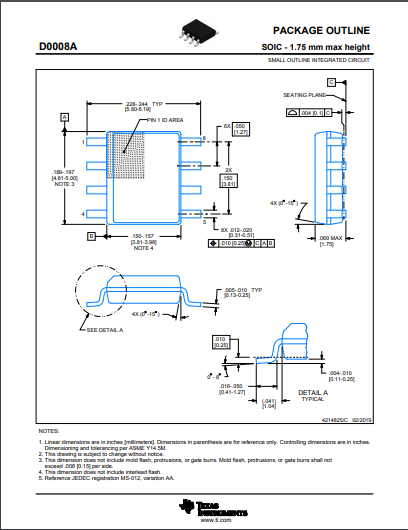

產品封裝：SOP-8
產品功能：收發器
SN65HVD12的說明
SN65HVD10, SN75HVD10, SN65HVD11, SN75HVD11, SN65HVD12和SN75HVD12總線收發器結合了一個3態差分線驅動器和差分輸入線接收器，與單一3.3 v電源工作。它們是專為平衡傳輸線，并滿足或超過ansi標準TIA/EIA-485-A和ISO 8482:1993。這些差分總線收發器是為多點總線傳輸線路上的雙向數據通信而設計的單片集成電路。驅動器和接收器分別具有active-high和active-low enable，可以外部連接在一起作為方向控制。通過禁用驅動器和接收器，可以實現非常低的設備備用電源電流。
驅動差分輸出和接收差分輸入內部連接，形成差分輸入/輸出(I/O)總線端口，當驅動被禁用或VCC = 0時，為總線提供最小的負載。這些部件具有寬正負共模電壓范圍，使它們適合共線應用。
SN65HVD12的特性
●使用3.3 v電源
●總線引腳ESD保護超過16kv HBM
●可用1/8單位負載選項(總線上最多256個節點)
●可選驅動輸出轉換時間的信令速率(1)的1 Mbps, 10 Mbps，和
●32 Mbps
●符合或超過ANSI TIA/EIA-485-A要求
●總線引腳短路保護- 7v到
●12 V
●小電流待機模式:1µA，典型
●開路、空閑總線和短路總線故障安全接收器
●熱停堆保護
●無故障上電和下電保護熱插拔應用
●SN75176足跡
