TPS78928DBVR 具有旁路和使能功能的 100mA、10V、低 IQ、低壓降穩壓器
產品名稱：TPS78928DBVR
產品功能：低壓降穩壓器
產品說明
TPS789xx系列低壓差(LDO)穩壓器具有低電壓、超低功率運行、低輸出噪聲和小型化包裝等優點。與傳統的LDO穩壓器相比，這些穩壓器具有低壓差和超低靜電流。內部電阻器，連同外部旁路電容，產生一個低通濾波器，以減少噪音。TPS78930使用0.01 uF旁路和10 uF輸出電容，輸出電壓噪聲只有56 uvrm。TPS789xx系列器件采用5端小輪廓集成電路SOT-23封裝，非常適合微功率操作、低輸出噪聲和電路板空間有限的場合。
通常的PNP通晶體管已被PMOS通元件所取代。由于PMOS通過元件表現為一個低值電阻，壓降電壓非常低，在100ma的負載電流(TPS78930)下通常為115 mV，并且與負載電流成正比。靜態電流極低(通常為17 uA)，在整個輸出負載電流范圍內(0 mA至100 mA)都是穩定的。用于便攜式系統，如筆記本電腦和移動電話，超低壓降特性和超低功率操作導致系統電池工作壽命顯著增加。
TPS789xx還具有邏輯支持的睡眠模式，以關閉穩壓器，將靜態電流降低到1 uA典型的TJ = 25°C。TPS789xx提供1.5 V, 1.8 V, 2.5 V, 2.8 V和3.0 V。
產品特征
100 - ma低壓差穩壓器
可選1.5 v、1.8 v、2.5 v、2.8 v、3.0 v
輸出噪聲通常為56 uVRMS (TPS78930)
100毫安時只有17 uA的靜態電流
1ua待機模式下的靜態電流
100ma時典型的壓降115mv (TPS78930)
超電流限制
\x9640°C至125°C工作結溫度范圍
5引腳SOT-23 (DBV)封裝

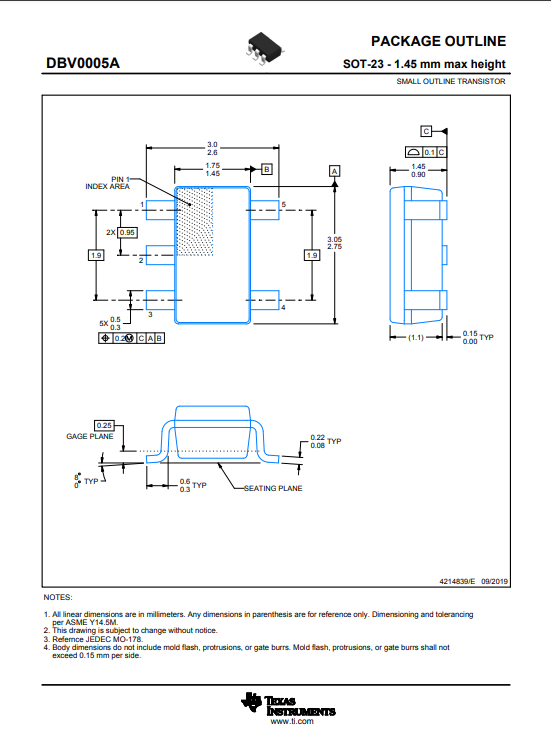

封裝圖
更多產品詳情信息請聯系本公司
